金屬膜精密電阻它是采用高溫真空鍍膜技術將鎳鉻或類似的合金緊密附在瓷棒表面形成皮膜,經過切割調試阻值,以達到最終要求的精密阻值,然后加適當接頭切割,并在其表面涂上環氧樹脂密封保護而成的。由于它是引線式電阻,方便手工安裝及維修,用在大部分家電、通訊、儀器儀表上。
金屬膜精密電阻的主體通常為圓柱形,線繞精密電阻則有圓柱形、扁柱形和長方框架形幾種;金屬箔精密電阻則常呈方塊形或片形.線繞精密電阻的匝數較多時,往往采用無感繞制法繞制,正向繞制的匝數和反向繞制的匝數相同,以盡量減小分布電感.長方框架形的線繞精密電阻通常是設備制造廠根據需要專門定制的,常用于儀器儀表。
一旦儀器儀表中的長方框架形線繞精密電阻損壞,可用與原電阻合金絲的材料、直徑、長度均相同的新合金電阻絲均勻繞在原框架上代替。如果原長方框架形線繞精密電阻只是表面絕緣層破損,只需將原電阻絲從框架上拆下,重新浸漆(宜選用性能優、價格低的1260絕緣清漆),再經晾干處理后重新繞到原長方框架上即可。
精密電阻按材料分:金屬膜精密電阻、線繞精密電阻、金屬箔精密電阻
金屬膜精密電阻的精度較高,但阻值溫度系數和分布參數指標略低。
線繞精密電阻的阻值精度和溫度系數指標很高,但分布參數指標偏低。
金屬箔精密電阻的精度、阻值溫度系數和分布參數各項指標都很高,精度可達10-6,溫度系數可達±0.3×10-6/℃,分布電容可低于0.5pF,分布電感可低于0.1μH。
由于上述三類精密電阻器的價格隨性能而提高,所以在應用中應根據實際情況合理選用.例如,在直流或頻率很低的交流電路中,一般只需選用線繞精密電阻或金屬膜精密電阻即可,沒有必要選用價格高昂的金屬箔精密電阻。
對于杰凡薄膜制程的高精密矩形貼片電阻應用廣泛。這種電阻優缺點具體表現在以下幾個方面。
優點:
1. 相對精密插件電阻和繞線電阻,它的外形小巧精美,如果是一些小體積的產品用上去會非常節省空間,上貼片機焊接的一致性好,效率高。
2. 精度最高可做0.01%,溫度系數最低可做到5PMM。
3. 尺寸范圍廣,最小可做到0201,最大2512.
4. 性價比高,比同規格圓柱狀金屬膜電阻便宜差不多1倍左右,有的規格甚至更多。
缺點:
因為是薄膜制成,體積小,因此功率最高只能做0.5W。因此,如果你對功率的要求不太高的話,這款電阻用起來是非常舒服的。

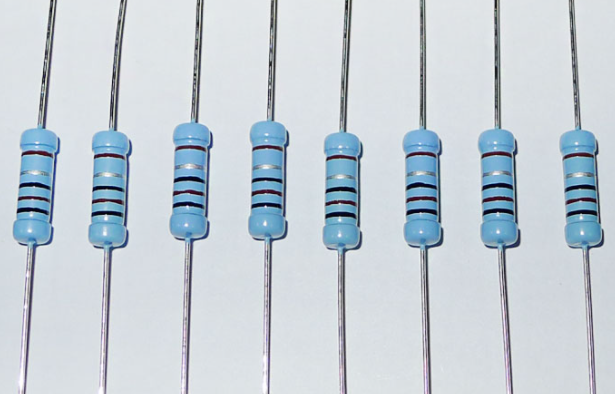

金屬膜精密電阻一般為五環電阻,以下是精密電阻的識別方法:每種顏色代表不同的數字,如下:
棕1紅2橙3黃4綠5藍6紫7灰8白9黑0,金、銀表示誤差
色環電阻是應用于各種電子設備的最多的電阻類型,無論怎樣安裝,維修者都能方便的讀出其阻值,便于檢測和更換。但在實踐中發現,有些色環電阻的排列順序不甚分明,往往容易讀錯,在識別時,可運用如下技巧加以判斷:
技巧1:先找標志誤差的色環,從而排定色環順序。最常用的表示電阻誤差的顏色是:金、銀、棕,尤其是金環和銀環,一般絕少用做電阻色環的第一環,所以在電阻上只要有金環和銀環,就可以基本認定這是色環電阻的最末一環。
技巧2:棕色環是否是誤差標志的判別。棕色環既常用做誤差環,又常作為有效數字環,且常常在第一環和最末一環中同時出現,使人很難識別誰是第一環。在實踐中,可以按照色環之間的間隔加以判別:比如對于一個五道色環的電阻而言,第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些,據此可判定色環的排列順序。
技巧3:在僅靠色環間距還無法判定色環順序的情況下,還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是:棕、黑、黑、黃、棕,其值為:100×104Ω=1MΩ誤差為1%,屬于正常的電阻系列值,若是反順序讀:棕、黃、黑、黑、棕,其值為140×100Ω=140Ω,誤差為1%。顯然按照后一種排序所讀出的電阻值,在電阻的生產系列中是沒有的,故后一種色環順序是不對的。
小功率碳膜和金屬精密電阻,一般都用色環表示電阻阻值的大小,這也是我們在學習電阻的很重要的一步。電阻阻值的單位是歐姆。下面詳細說明。
色環電阻分為四色環和五色環,先說四色環。顧名思義,就是用四條有顏色的環代表阻值大小。每種顏色代表不同的數字,如下:
棕1紅2橙3黃4綠5藍6紫7灰8白9黑0金、銀表示誤差
各色環表示意義如下:
第一條色環:阻值的第一位數字;
第二條色環:阻值的第二位數字;
第三條色環:10的冪數;
第四條色環:誤差表示。
例如:電阻色環:棕綠紅金,第一位:1;第二位:5;第三位:10的冪為2(即100);誤差為5%;即阻值為:15×100=1500歐=1.5千歐=1.5K
還有精確度更高的“五色環”電阻,用五條色環表示電阻的阻值大小,具體如下:
第一條色環:阻值的第一位數字;
第二條色環:阻值的第二位數字;
第三條色環:阻值的第三位數字;
第四條色環:阻值乘數的10的冪數;
第五條色環:誤差(常見是棕色,誤差為1%)
有些五色環電阻兩頭金屬帽上都有色環,遠離相對集中的四道色環的那道色環表示誤差,是第五條色環,與之對應的另一頭金屬帽上的是第一道色環,讀數時從它讀起,之后的第二道、第三道色環是次高位、次次高位,第四道環表示10的多少次方,例如某電阻色環電阻順序為:紅(2)-黑(0)-黑(0)-黑-棕,則它表示該電阻阻值為:200×100Ω。再如棕-黑-黑-紅-棕,表示該電阻阻值為:100×102Ω=10000Ω=10KΩ??梢?,四色環電阻誤差為5-10%,五色環常為1%,精度提高。
